Raporty z testów

Test upadku-precyzyjnych wyłączników zabezpieczających obwody

1. Przegląd testu

Przeprowadzono próbę upadku-precyzyjnego wyłącznika zabezpieczającego obwód znanej na całym świecie marki urządzeń elektrycznych. Przez cały czas trwania testu przełącznik pozostawał w oryginalnym fabrycznym opakowaniu transportowym. Celem było sprawdzenie, czy produkt może wytrzymać przypadkowe upadki podczas załadunku, rozładunku i transportu bez uszkodzeń konstrukcyjnych, pogorszenia parametrów elektrycznych lub utraty funkcji ochronnych.

Test przeprowadziła firma Hesheng Innovation Development Co., Ltd. Wszystkie testy były zgodne ze specyfikacjami klienta i obowiązującymi normami międzynarodowymi. Test został najpierw przeprowadzony w naszym laboratorium, a następnie samodzielnie powtórzony przez klienta w jego fabryce. Obie rundy zakończyły się sukcesem.

Informacje o teście:

Organizacja testująca: Hesheng Innovation Development Co., Ltd.

Produkt:-precyzyjny wyłącznik zabezpieczający obwód w standardowym opakowaniu eksportowym

Masa netto opakowania: około 8,24 kg

Wymiary po spakowaniu: 280 mm (dł.) × 550 mm (szer.) × 225 mm (wys.)

Metoda badania: Specyfikacje klienta w połączeniu z międzynarodowymi standardami

Sekwencja testu:-wewnętrzny test laboratoryjny (Hesheng) → ponowna-weryfikacja fabryczna klienta

Wynik końcowy: Wszystkie kryteria spełnione. Klient wyraził duże zadowolenie.

2. Standardy i podstawy testów

Test upadku został przeprowadzony ściśle według wymagań klienta. Aby zapewnić dyscyplinę naukową i identyfikowalność danych, odniesiono się również do następujących norm międzynarodowych:

ASTM D5276-19 – Standardowa metoda badania do badania upadku załadowanych kontenerów

ISO 2206:1987 – Opakowania – Kompletne, wypełnione opakowania transportowe – Identyfikacja części

ISO 2248:1985 – Opakowania – Kompletne, wypełnione opakowania transportowe – Próba uderzenia pionowego

ASTM D4169-23 – Standardowy harmonogram testów wydajności kontenerów transportowych

Warunki testu:

Wysokość upadku: 610 mm

Powierzchnia uderzenia: płyta betonowa lub stalowa o minimalnej grubości 13 mm i płaskości do 2 mm

Sekwencja upuszczania: 6 ścian, 3 krawędzie i 1 róg – łącznie 10 upadków

Tolerancja kąta zwolnienia: w granicach 2 stopni w przypadku spadków czołowych i krawędziowych; w zakresie ±5 stopni lub ±10% w przypadku spadków narożnych

Tolerancja prędkości uderzenia: w granicach ±1% teoretycznej-prędkości swobodnego spadania

3. Procedura testowa

3.1 Przygotowanie

Oryginalne, fabryczne opakowanie zostało użyte bez modyfikacji i odpowiednio zapieczętowane. Każda powierzchnia, krawędź i narożnik zostały oznaczone zgodnie z normą ISO 2206, aby zapewnić spójną orientację we wszystkich kroplach.

3.2 Wykonanie zrzutu – 10 zrzutów

Krople do twarzy: Twarz 1 do Twarz 6 (jedna kropla na twarz)

Krawędzie spadają: Krawędź 3-4, Krawędź 3-5, Krawędź 4-5 (jedna kropla na krawędź)

Spadek narożny: Róg 3-4-5 (jedna kropla)

Fotografia testowa

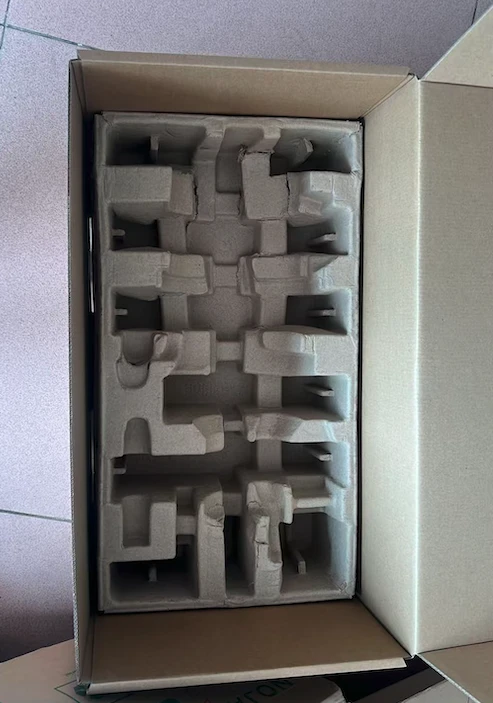

wpaść po

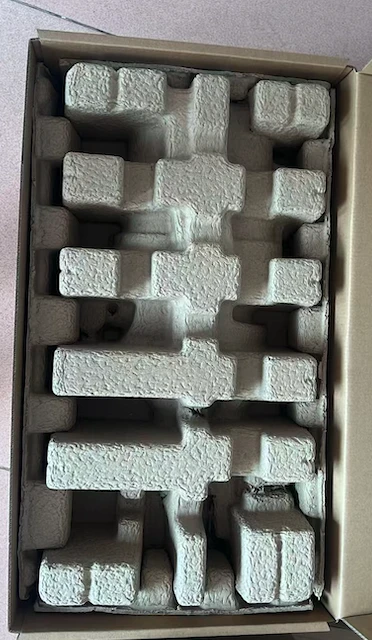

upuść wcześniej

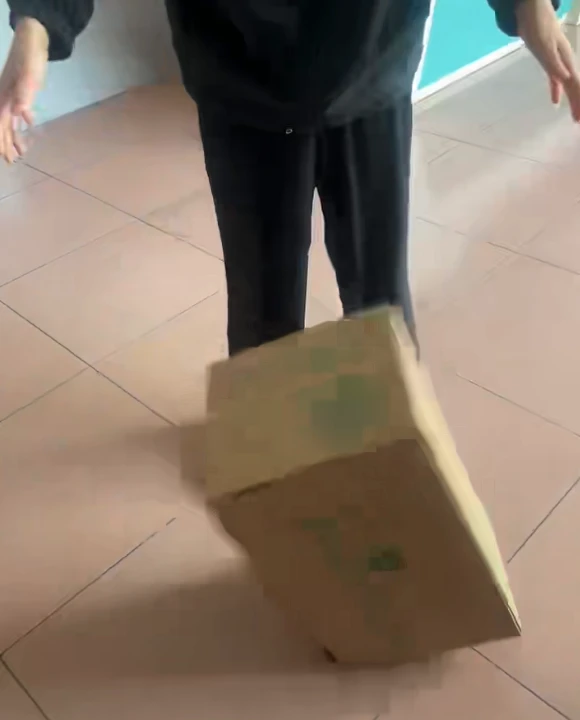

Spadek narożny

3.3 Kontrola przed-testem i po-teście

Przed i po sekwencji zrzutu firma Hesheng Innovation Development Co., Ltd. przeprowadziła następujące inspekcje:

Kontrola wzrokowa: Pęknięcia, deformacje, zadrapania lub pęknięcia

Kontrola elektryczna: Wytrzymuje napięcie, poziom wyładowań niezupełnych i rezystancję obwodu głównego

Kontrola funkcjonalna: Działanie elektryczne i mechaniczne, skuteczność ochrony

4. Wyniki badań i kryteria akceptacji

Klient-Określone kryteria akceptacji:

Wyniki testu:

Test laboratoryjny Hesheng: Wszystkie 10 kropli przeszło pomyślnie. Wszystkie kryteria spełnione.

Ponowny-test fabryczny klienta: niezależna weryfikacja potwierdziła stałą wydajność.

Opinia klienta: Wyniki przekroczyły oczekiwania. Wysokie zadowolenie z jakości produktu.

5. Zapewnienie marki i jakości – Produkt Klienta

Testowany produkt został wyprodukowany przez-znaną na całym świecie markę elektryczną, posiadającą dziesiątki lat doświadczenia w produkcji wyłączników ochronnych średniego- i wysokiego-napięcia. Marka utrzymuje pełną-kontrolę jakości łańcucha, począwszy od projektu i wyboru materiałów, aż po końcowe opakowanie. Firma posiada certyfikaty ISO 9001 i ISO 14001.

Testy zostały zatwierdzone w dwóch niezależnych warunkach: w laboratorium Hesheng Innovation i we własnej fabryce klienta.

6. Podstawowa wartość i wiarygodność

Testy przeprowadzone przez Hesheng Innovation Development Co., Ltd i wewnętrznego producenta produktu.

Autentyczne testy z prawdziwymi zdjęciami, standardowymi procedurami i w pełni identyfikowalnymi danymi

Ścisła zgodność zarówno ze specyfikacjami klienta, jak i standardami międzynarodowymi

Podwójna weryfikacja poprzez testy laboratoryjne Hesheng i ponowne-testy- prowadzone przez klienta

Potwierdzona niezawodność: brak uszkodzeń, brak pogorszenia wydajności i brak awarii ochrony po 10 upadkach

Wspierane przez globalną markę o ugruntowanej reputacji w zakresie jakości i usług
